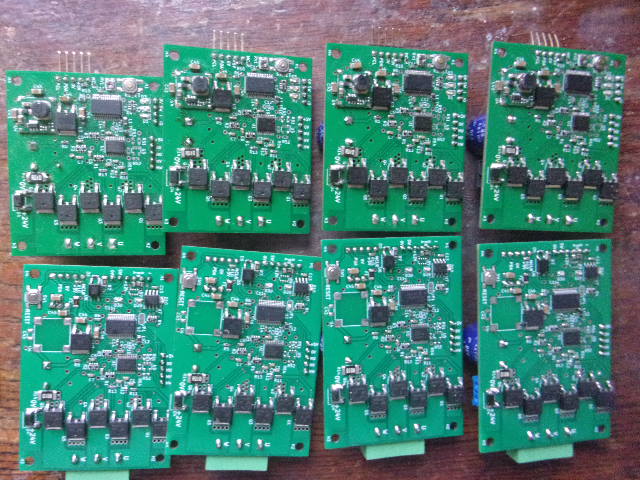

Řídící deska EC motoru 24V, 15A
Víceúčelová deska BLDC je původně navržena a využívána zejména k pohonům malých průmyslových brzd
s bezkomutátorovým DC motorem,opatřeným Hallovými snímači, a šnekovou převodovkou.
Brzda je ovládána vypínačem ze skříňky, připojené sdělovacím kabelem. Tímto kabelem je vedena i sériová linka s rozhraním RS485C.

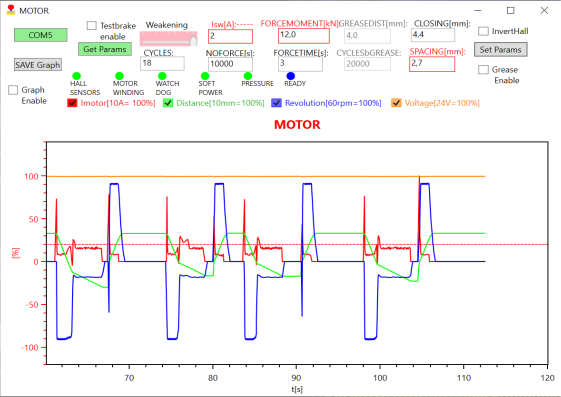

Linkový protokol Modbus RTU zprostředkuje signalizaci v ovladači i monitorování a nastavení parametrů programem ve Windows 10.
Deska je provozována s převodovanými motory Minitecno BLS043.240 ,
BLY57530, Maxon EC32
. Kontrolér pohonu je volně programovatelný v MPLABX , program je zde v Github .
| Pcb „BRAKE 1/22“,“5/23“ " | (*): only „BRAKE 5/23“ board |
| Power voltage: 15…30V | |
| Max.continuous motor current: 15A | |
| Quiet current: 36mA | |
| Inputs from motor Hall sensor: 5V | |
| Switching input SW: (*)12…24V | |
| "Communication: Serial async. | (*)RS485-C, with Modbus-RTU slave (Fc 3,4,16)" |
| Program upgrade using asynchronous serial bootloader can be used | |
| Programmer/debugger 5V inputs/outputs both can be freely programmed |
